MOM® — Atvērtas platformas daudzfotonu mikroskops ar kustīgu objektīvu

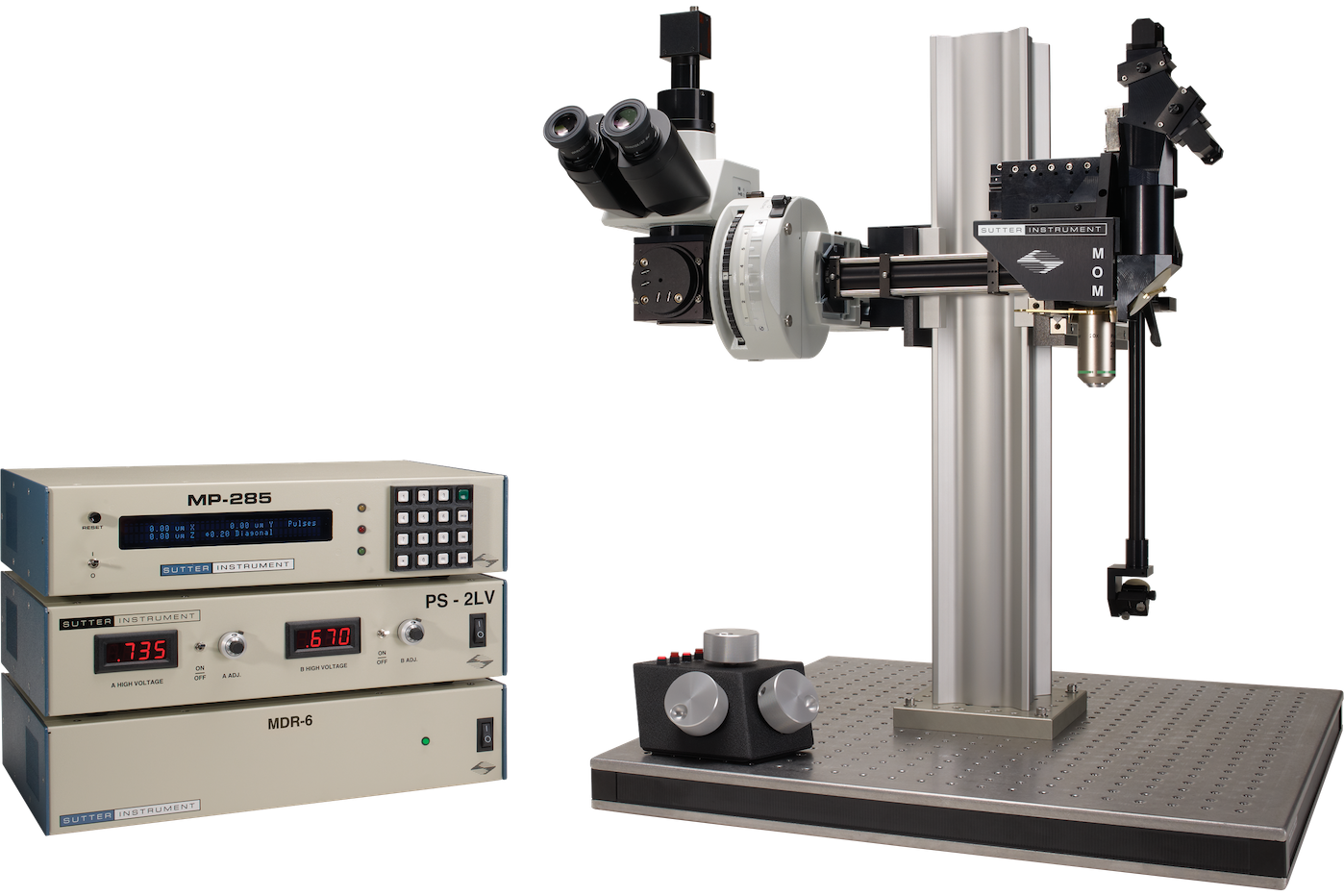

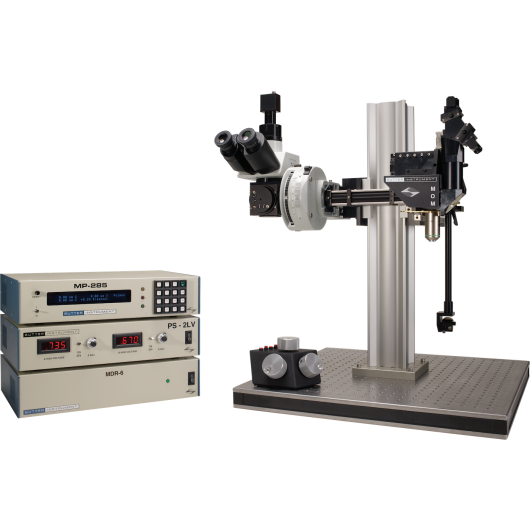

MOM® — Mikroskops ar kustīgu objektīvu

Sutter Instrument MOM® (Movable Objective Microscope) ir pilnībā konfigurējama divu un trīs fotonu attēlveidošanas platforma, kas vairāk nekā divus gadu desmitus ir bijusi references atvērtas arhitektūras daudzfotonu mikroskops neirozinātnē. Tās galvenā inovācija — motorizēts objektīvs, kas pārvietojas 22 mm pa X, Y un Z asīm un rotē ap optisko asi — attēlveidošanas laikā uztur paraugu nekustīgu. Tas novērš mehānisko nestabilitāti, ko rada kustīgi galdi, un ļauj veidot attēlus no neorizontālām audu virsmām un tilpumiem bez kompromisiem optiskajā izlīdzināšanā.

Optomehāniskā konstrukcija

MOM ir uzbūvēts ap diviem neatkarīgiem optiskajiem ceļiem, kas izmanto vienu un to pašu motorizēto objektīva galdiņu. Platjoslas puse nodrošina epifluorescenci caur Olympus vertikālo iluminatoru un Sutter ksenona loka lampu ar kameras portu standarta fluorescentai attēlveidošanai. Divu-/trīsfotonu puse piegādā impulsa lāzera staru no galdiņa caur galvano vai rezonanses skeneriem, skenēšanas un tubus lēcām uz objektīva aizmugurējo apertūru. Divi savienotie vadstaru spoguļi nodrošina efektīvu staru piegādi neatkarīgi no objektīva stāvokļa un rotācijas leņķa. Galvenais korpuss atvelk pa sliedēm, nodrošinot brīvu piekļuvi preparātam pirms attēlveidošanas.

Skenēšanas sistēmas

MOM atbalsta visu pašreizējo skenēšanas tehnoloģiju klāstu: Cambridge Technology 3 mm vai 6 mm XY galvano skeneri, rezonanse-galvano un rezonanse-galvano-galvano konfigurācijas, ieskaitot Vidrio RMR skeneri. Jaunu skenēšanas aparatūru var ieinstallēt esošajās MOM rāmēs ar minimālām izmaiņām, aizsargājot platformas ilgtermiņa vērtību.

Attēlveidošanas programmatūra

MOM ir saderīgs ar vairākām programmatūras pakotnēm. Sutter pašu MScan 3.0 (MOM datorsistēmas MCS daļa) ir saderīgs ar Windows 10. MOM ir pilnībā saderīgs ar Vidrio ScanImage Premium, ScanImage Basic un ScanImage freeware. Datu iegūšanas aparatūra ir pieejama NI PXI FPGA, Vidrio vDAQ un NI PC-bāzētu daudzfunkciju I/O platformām. Lāzera intensitātes regulēšanai izmanto Conoptics Pockels elementus.

Pielietojumi

• Dziļa audu attēlveidošana 2P un 3P — kustīgā objektīva konstrukcija novērš galdiņa izraisītu dreifu, padarot MOM par vēlamāko platformu ilgstošai in vivo kalcija, sprieguma un optogēnētikas attēlveidošanai dzīvniekiem ar fiksētu galvu. Objektīva rotācija ļauj veidot attēlus no slīpām vai izliektām audu virsmām, kas nav sasniedzamas ar parasto uzstādīto mikroskopu ar fiksētu objektīvu.
• Kombinētie in vivo un in vitro eksperimenti — paraugs vienmēr paliek nekustīgs, tāpēc vienu un to pašu preparātu var attēlot dažādos dziļumos un pozīcijās, nepārvietojot dzīvnieku vai reģistrācijas elektrodus.
• Trīsfotonu attēlveidošana — MOM ir pierādīta izmantošanas vēsture 3P attēlveidošanā pie 1300 nm un 1700 nm, ieskaitot Chrisa Xu grupas aizsācēju darbu Kornela universitātē un nepārtrauktu izmantošanu Allen Institute of Brain Science. Sutter konfigurē 3P-MOM sistēmas ar optiku un detektoriem, kas optimizēti garāku viļņa garumu gaidīšanai.
