SOM® — Son of MOM®, kompakts mikroskops ar robotisko pozicionēšanu

SOM® — Son of MOM®, vienkāršs kustīgais mikroskops

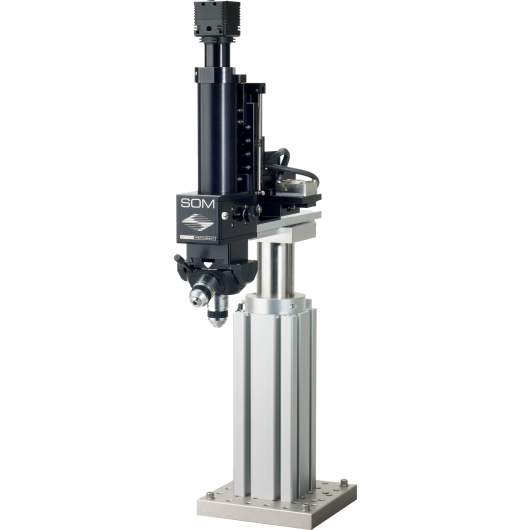

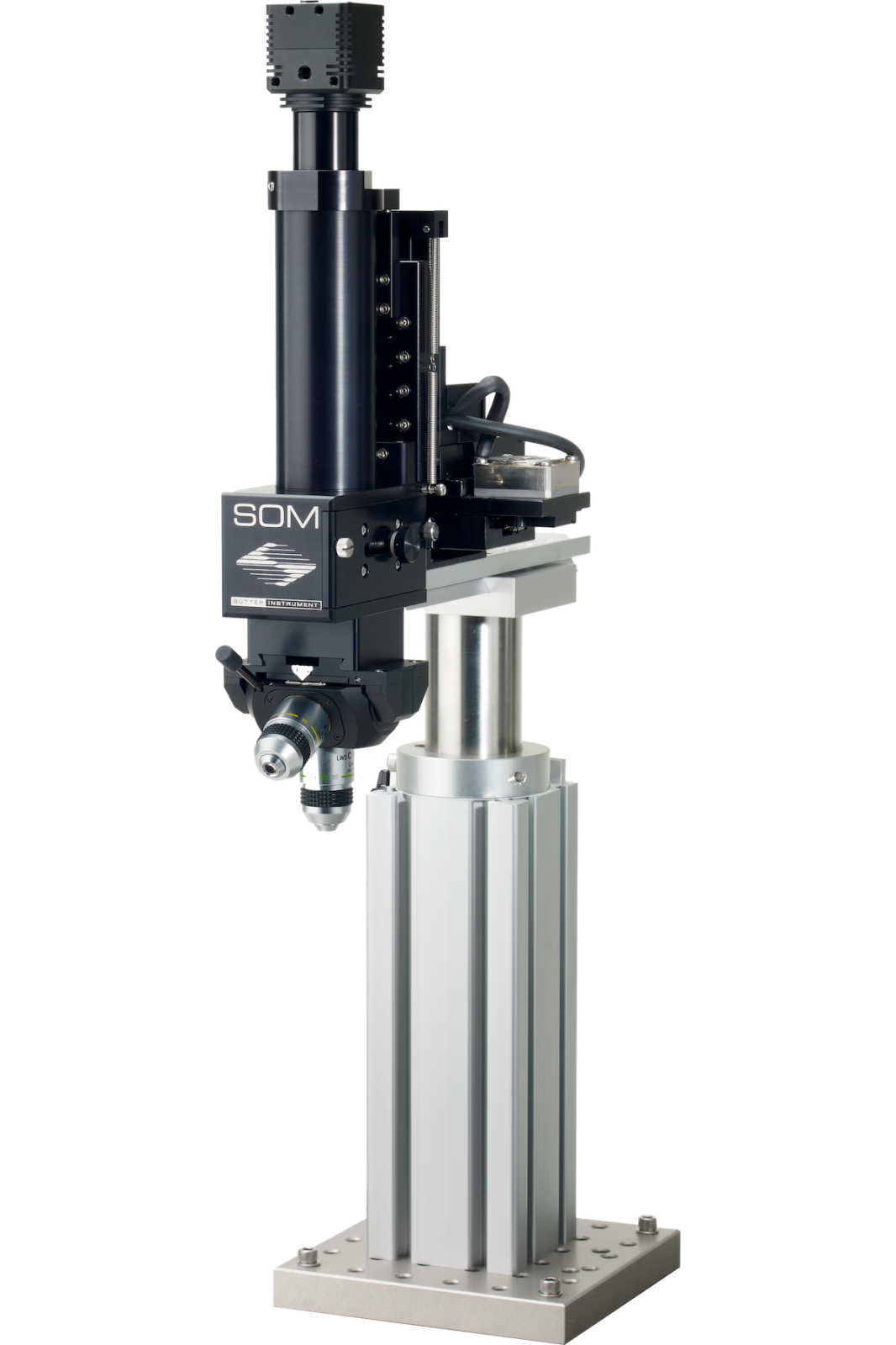

Sutter Instrument SOM® (Son of MOM®) ir kompakts, robotiski pozicionēts mikroskops, kas pielāgo MOM® kustīgā objektīva koncepciju vienas vienības un patch-clamp elektrofizioloģijas vajadzībām. Galda vai parauga kustināšanas vietā visu mikroskopa korpusu nes MP-285 vai MPC-385 motorizēts mikromanipulators. Manipulatora X, Y un Z kustības pozicionē objektīvu virs parauga un fokusē to — novēršot lielus translatorus, kustīgos galdus un mehānisko troksni, ko tie pārnēsā uz reģistrācijas elektrodām.

Robotiskā pozicionēšana

Tā kā SOM brauc pa to pašu manipulatora platformu kā Sutter reģistrācijas elektrodu pozicionieri, bezmaksas Multi-Link™ programmatūra var vienlaikus koordinēt mikroskopa un visu mikromanipulatoru pozīcijas. Ierakstu sesijā uz šķēlumiem, kad esat atradis mērķa neironu, Multi-Link automātiski piesaista reģistrācijas un stimulācijas pipetes tieši tajā pašā redzes laukā — bez eksperimentētāja nepieciešamības meklēt vēlreiz. Ja jums ir jāstimulē apgabals ārpus pašreizējā lauka, programmatūra bloķē reģistrācijas pipetes pozīciju, pārvieto objektīvu un stimulācijas pipeti/-es uz jauno vietu, tad ļauj atgriezties.

Attēlveidošana un apgaismojums

SOM izmanto transmisijas IR LED apgaismojumu kombinācijā ar IR-spējīgu CCD kameru — pietiekamu lielākajai daļai in vitro elektrofizioloģijas uzdevumu. Iebūvētā 2 pozīciju filtra kaste pieņem fluorescentu šūnu identifikācijas vai fotostimulācijas filtru komplektus. Opcionāls OCC kondensors, kas pārvietojas ar mikroskopu pa X un Y asīm, uztur konsekventu apgaismojumu pārvietošanas laikā. Fluorescences gaidīšanas portam ir C-mount vītne un standarta cietumu komponentu montāžas caurumi, ļaujot pielāgotus gaismas avotus pieslēgt gaidīšanas ceļam.

Pielietojumi

• Kombinēta in vivo / in vitro elektrofizioloģija — robotiski pārvietojamais mikroskops novērš lielo galdu fizisko nospiedumu zem objektīva, padarot in vivo piekļuvi dzīvniekiem ar fiksētu galvu uz tās pašas iekārtas, ko izmanto smadzeņu šķēlumu darbam, vienkāršu. Fiziska iekārtas pārkonfigurēšana starp modalitātēm nav nepieciešama.
• Pilnšūnu patch-clamp ieraksti — kustība ir gluda, dreifu brīva un reproducējama līdz 0,0625 µm/solim, atbilstoši precīzā mikromanipulatora kvalitātei. Mehāniskā savienojuma starp mikroskopu un reģistrācijas elektrodu tiek novērsta, jo abus vada neatkarīgi motori uz vienas cietas bāzes.
• Telpas ziņā ierobežotas laboratorijas — translatoru un galdu noņemšana no zem objektīva ievērojami samazina iekārtas kopējo nospiedumu, padarot SOM par vēlamāko mikroskopa platformu, kad katrs centimetrs optiskā galda ir svarīgs.
