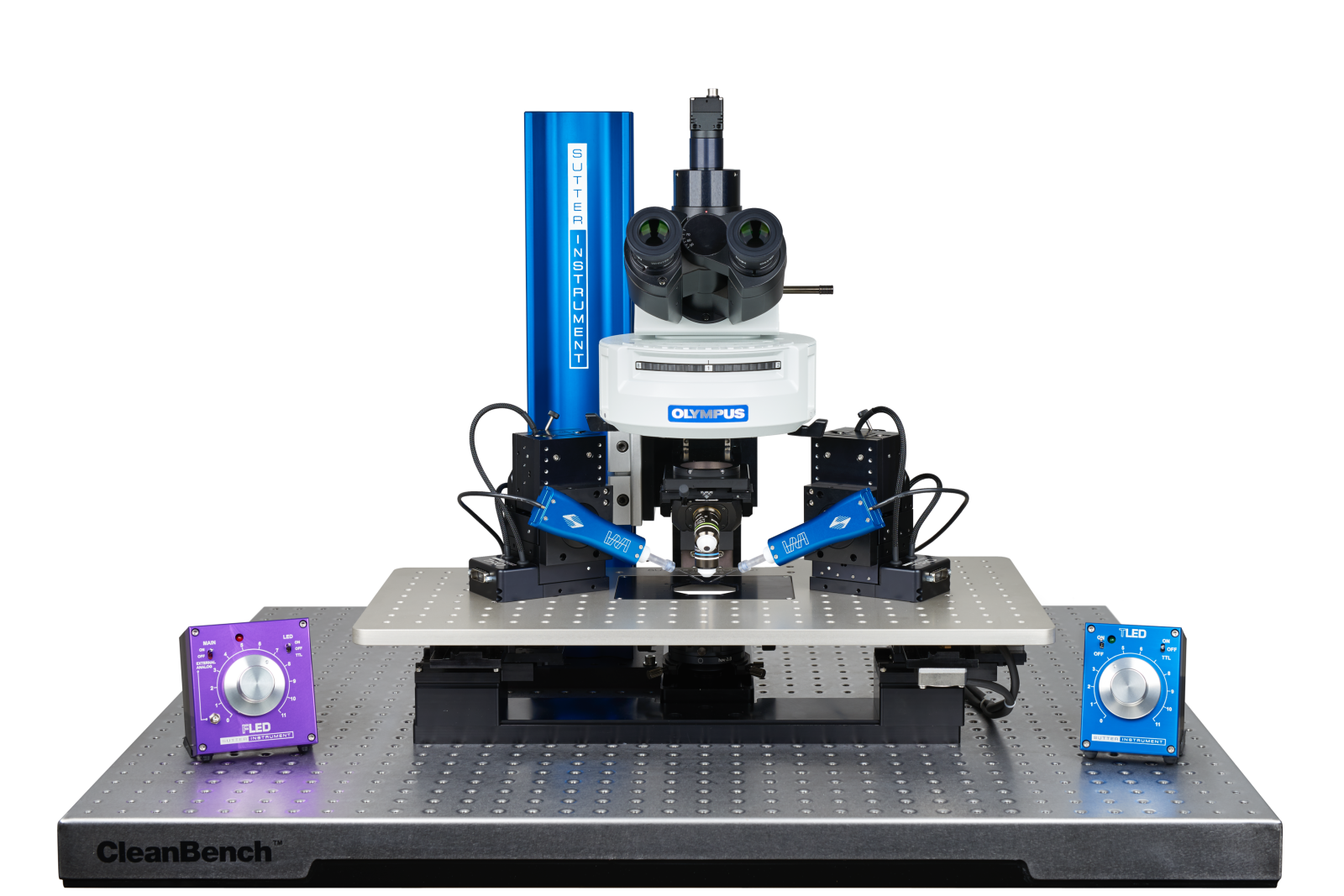

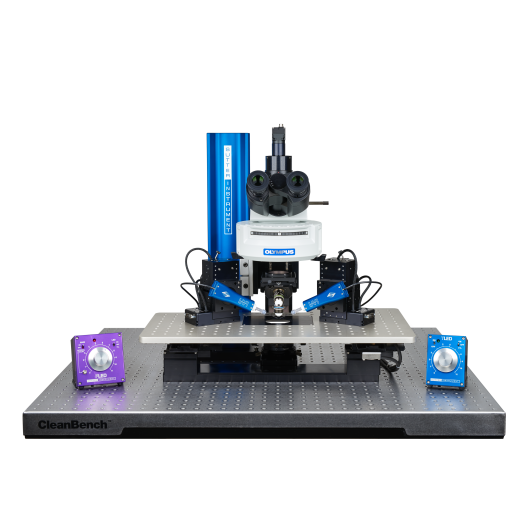

Sutter Instrument BOB™ ir atvērtas arhitektūras taisns mikroskops, kas izriet no vienas pamatatziņas: vienīgās patiešām nepieciešamās mikroskopa daļas ir objektīvs un tubus lēca. Likvidējot parasto mikroskopa rāmi un uzstādot optisko ceļu uz zilās optiskās sliedēs, BOB augstuma regulēšanu — kas nav iespējama ar fiksēta rāmja konstrukcijām — padara par ātru, bezrīku operāciju. No rīta darbs ar smadzeņu šķēlumiem, pēcpusdienā in vivo eksperimenti — bez iekārtu pārbūvēšanas.

Uz sliedes montēts, augstuma regulējams dizains

BOB saliekams kā vienots kompakts bloks, kas piestiprinās pie zilās sliedēs ar vienu cietu, stabilu savienojumu. Motorizēta fokusēšana ir integrēta starp fokusa sviru un sliedi, tiek vadīta elektriski bez mehāniskās atspoles, kas raksturīga zobsliekšņu sistēmām. Visa mikroskopa korpusa pacelšana in vivo darbam aizņem tikai minūti un neprasa nekādus rīkus.

Apgaismojums un kontrasts

Epifluorescence ir iebūvēta pamata BOB caur Olympus vertikālo iluminatoru. Caurstarojuma kontrastu nodrošina Sutter TLED LED avots un kontrolieris ar Olympus OCC (Oblique Coherent Contrast) kondensoru — vai DIC optiku augstākas izšķirtspējas kontrastam. TLED kontrolieris pieņem ciparu aktivizēšanu, novēršot mehāniskos aizbīdņus un pievienojot fotostimulācijas iespēju caur caurstarojuma ceļu. Ja caurstarojuma gaisma nav nepieciešama, LED, kondensora fokusēšanas mehānisms un OCC kondensors noņemami kā viens bloks, ļaujot mikroskopa korpusam novietoties ievērojami zemāk nekā uz parastā rāmja.

Multi-Link programmatūras integrācija

Konfigurējot ar motorizētu XY galdu vai translatoru ar MPC-200 kontrolieri, BOB integrējas ar Sutter bezmaksas Multi-Link™ programmatūru. Veicot pilnu šūnu patch reģistrāciju uz šķēlumiem, Multi-Link koordinē objektīva un visu mikromanipulatoru pozīcijas: atradis mērķa neironu, tas automātiski piesaista reģistrācijas un stimulācijas pipetes tajā pašā redzes laukā. Pārvietošanos uz jaunu stimulācijas vietu ārpus pašreizējā lauka var veikt, bloķējot reģistrācijas pipetes pozīciju.

Pielietojumi

• Elektrofizioloģija uz šķēlumiem — cietā sliedes montāža nodrošina mehānisko stabilitāti, kas salīdzināma ar taisniem mikroskopiem ar fiksētu rāmi. Augstuma regulēšana ļauj optimāli novietot kondensoru katrai preparāta dziļumam. OCC vai DIC kontrasts atvieglo neironu atrašanu biezos, dzīvajos šķēlumos.
• Platjoslas funkcionālā attēlveidošana — Olympus epi-iluminators pieņem standarta filtra kastes; TLED kontrolieris nodrošina ātru, bez aizbīdņa pārslēgšanos starp gaidīšanas viļņa garumiem daudzkanālu kalcija vai sprieguma indikātu attēlveidošanai.
• Divfotonu tīklenes attēlveidošana un fotostimulācija — atvērtais rāmis pieņem ārējos skenēšanas moduļus un staru virzīšanas optiku, ļaujot BOB kalpot kā pamatplaksnei mērķtiecīgiem fotostimulācijas eksperimentiem vai tīklenes divfotonu attēlveidošanas iekārtām.
