NAN™ — Atvērtas platformas taisns mikroskops elektrofizioloģijai

NAN™ — Atvērtas platformas taisns mikroskops

Sutter Instrument NAN™ ir fokusējoša revolverus mikroskops, kas īpaši izstrādāts elektrofizioloģijai. Parasta mikroskopa rāmja vietā viss optiskais ceļš ir veidots ap Sutter ļoti stabilajiem, augstuma regulējamajiem MT-70 manipulatora portāla statīviem. Šis projektēšanas risinājums padara NAN pilnībā rekonfigurējamu: statīvu attālums, augstums un slīpums var tikt regulēti neatkarīgi, atbalstot daudz plašāku eksperimentālo konfigurāciju diapazonu nekā jebkurš fiksēta rāmja taisns ļauj.

Augstuma regulēšana un motorizēta fokusēšana

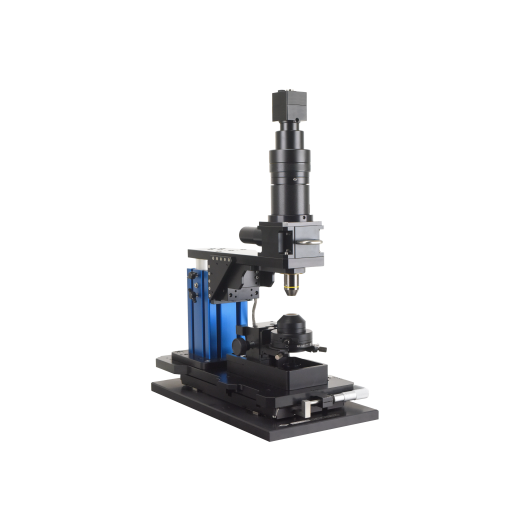

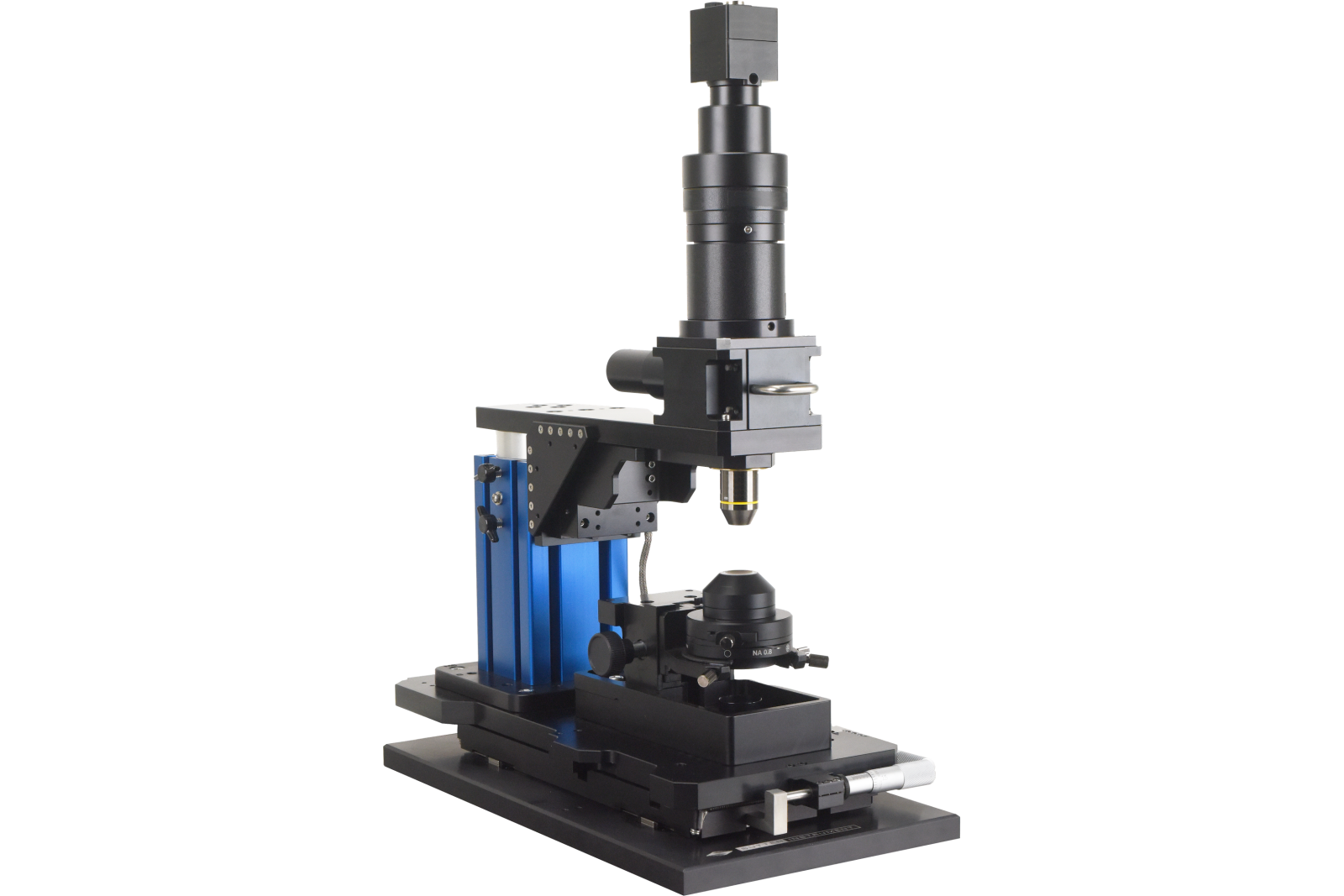

NAN korpuss ir manuāli augstuma regulējams 75 mm diapazonā, ļaujot rupji pārvietot starp in vitro šķēlumu darbu un in vivo eksperimentiem dažu mirkļu laikā — nepārvietojot preparātu vai mikromanipulatorus. Smalka fokusēšana ir motorizēta pašā revolverā, nodrošinot 25 mm gājienu. Pieejami divi revolverus varianti: vienobiektīva (Sutter ražots, portāla statīva augstums 15,25 cm) un Olympus 2 pozīciju svārstīgs revolver (portāla statīva augstums 22,86 cm).

Caurstarojuma gaisma un epifluorescence

Caurstarojuma gaismu nodrošina viena balta gaismas diode vai divkārša balta + IR gaismas diode, abas vadītas ar TLED kontrolieri, kas pieņem ciparu aktivizēšanu — novēršot mehāniskos aizbīdņus un iespējojot fotostimulāciju caur caurstarojuma kanālu. Olympus OCC kondensors un IR-DIC komponenti tiek atbalstīti kontrasta attēlveidošanai. Viss caurstarojuma gaismas apakšsistēma (gaismas diode, kondensora fokusēšana, kondensācijas optika) noņemama kā viens bloks, kad nav nepieciešams. Epifluorescence revolverus līmenī ir pieejama caur vienu filtra kasti vai pilnu Olympus epi-iluminatoru. Vairāk kanālu var tieši integrēt FLED-DC (2 kanālu LED) vai Lambda 721 (līdz 7 kanāliem) gaismas avotus.

XY kustības konfigurācijas

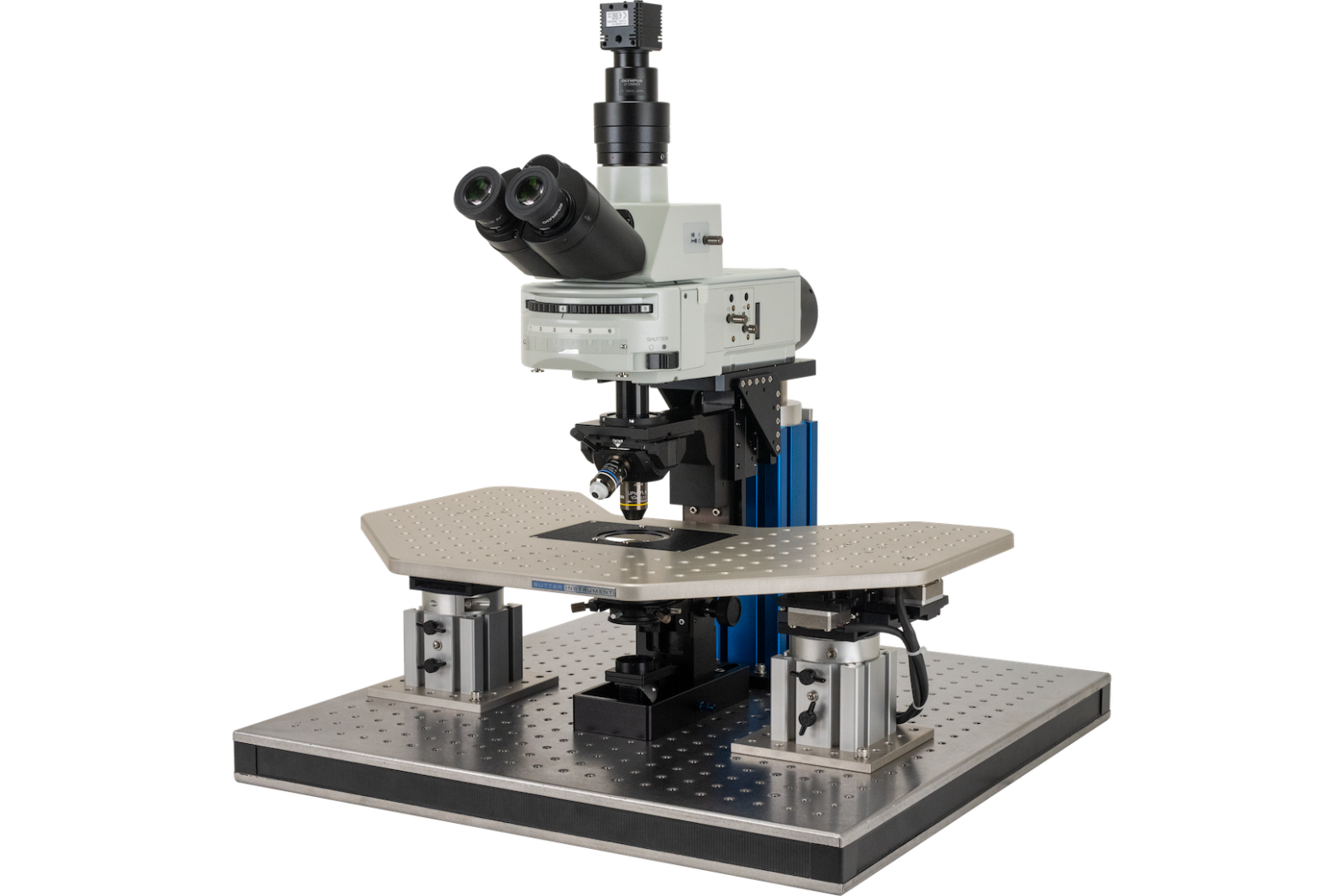

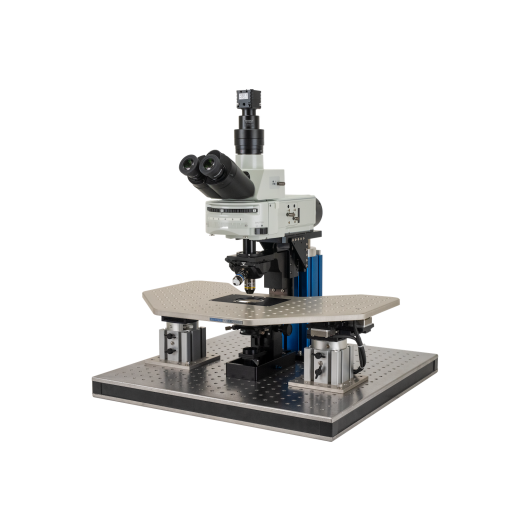

NAN atbalsta trīs vispārējas kustības stratēģijas: (1) manuāls vai motorizēts translators ar mikromanipulatoriem uz atsevišķiem portāla statīviem; (2) manuāls vai motorizēts translators ar mikromanipulatoriem uz liela platformas galdiņa; vai (3) motorizēts XY platformas galdiņš ar NAN fiksētu pie galda virsmas. Pieejamas visas manuālās un motorizētās kustības kombinācijas, ieskaitot MPC-200 kontroliera saderību Multi-Link™ programmatūras integrācijai.

Pielietojumi

• Patch-clamp elektrofizioloģija uz šķēlumiem — portāla bāzētais dizains nodrošina cietu, vibrācijbrīvu objektīva atbalstu, atstājot visu telpu zem revolverus vaļā mikromanipulatoriem, perfūzijas sistēmām un ierakstu kamerām. OCC vai IR-DIC kontrasts padara neironu patchošanu biezos, dzīvajos šķēlumos par ikdienišķu.
• In vivo elektrofizioloģija — 75 mm manuālā augstuma regulēšana sekodēs paceļ mikroskopu virs stereotaksiskā rāmja vai galvas fiksācijas iekārtas. Parastā rāmja korpusa neesamība novērš telpiskos konfliktus, kas pētnieku bieži liek izvēlēties starp labu optiku un mikromanipulatoru piekļuvi.
• Elastīgas daudzmodālu iekārtas — MT-70 portāla sistēma pieņem Sutter mikromanipulatorus, motorizētus galdus un epifluorescences moduļus. Kombinācijā ar FLED-DC vai Lambda 721 gaismas avotu NAN var konfigurēt kā kombinētu patch-clamp un fluorescences attēlveidošanas iekārtu vienā koparatājā.
