DF-SCOPE™ — Daudzfotonu attēlveidošanas pakete Olympus BX51WI mikroskopam

DF-SCOPE™ — Daudzfotonu attēlveidošanas pakete

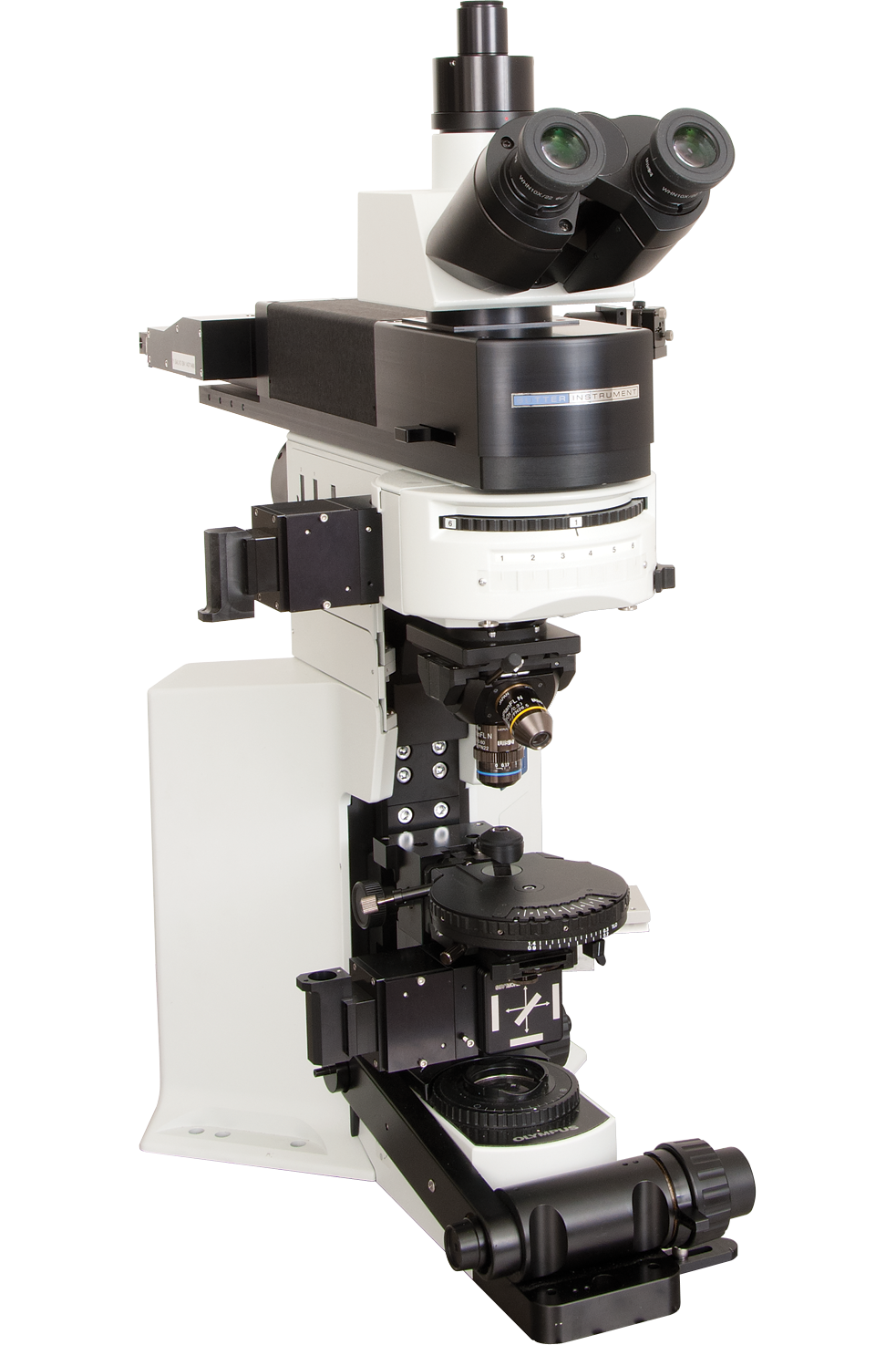

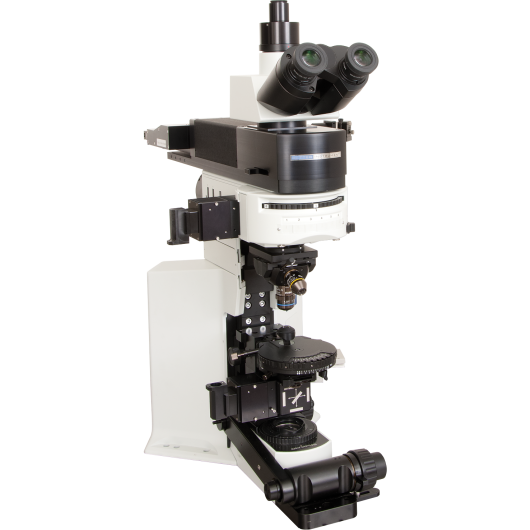

Sutter Instrument DF-SCOPE™ ir klientu inspirēta daudzfotonu attēlveidošanas pakete Olympus BX51WI mikroskopam — plaši izmantotākajam taisnajam mikroskopa rāmim elektrofizioloģijā. Daudzas laboratorijas jau izmanto BX51WI caurstarojuma un epifluorescences attēlveidošanai. DF-SCOPE pievieno divfotonu (un augstākas kārtas) attēlveidošanas spēju caur pielāgotu skenera turētāju, kas speciāli izstrādāts BX51WI, izmantojot tās pašas optiskās un elektroniskās apakšsistēmas kā Sutter MOM® sistēma. Standarta mikroskopa funkcijas pilnībā saglabājas pēc uzstādīšanas.

MOM atvasināts optiskais dizains

DF-SCOPE skenēšanas ceļš izmanto Sutter projektētās skenēšanas un tubus lēcas un 2 pozīciju spoguļa turētāju, kas ļauj momentāni pārslēgties starp divfotonu skenēšanas režīmu un parasto platjoslas epifluorescenci bez optiskās atkārtotas justēšanas. Skenera moduļa saskarne ir saderīga gan ar Sutter klusās rezonansā skenera moduli, gan ar galvano bāzētiem skeneriem, ieskaitot RESSCAN-MOM. Breadboard formāts skenēšanas ceļā nodrošina montāžas pozīcijas papildu fotostimulācijas lāzera līnijām un Pockels elementiem.

Divkāršie detektoru ceļi

DF-SCOPE galvenā iezīme ir divkāršais detektēšanas ceļš: viens detektors virs parauga (epi-detektēšana) un viens zem tā (sub-galda / caurstarojuma detektēšana). Plānos paraugos, piemēram, akūtos smadzeņu šķēlumos, apakšējie detektori savāc fotonu, kas izkaisās caur kondensoru, būtiski uzlabojot signāla un trokšņa attiecību salīdzinājumā ar tikai epi-detektēšanu. Sub-galda detektora apakšsistēma ir izstrādāta darbam ar dažādiem Olympus kondensoriem. Abi ceļi izmanto Hamamatsu PMT ar Sutter PS-2 vai PS-2/LV divkanālu barošanas blokiem.

Programmatūras saderība

DF-SCOPE ir pilnībā saderīgs ar Sutter MCS attēlveidošanas programmatūru (ieskaitot MScan ar rezonansa skenēšanas atbalstu), kā arī ar plaši izmantotu daudzfotonu programmatūru, tostarp ScanImage 5.0, Helioscan un MPScope. Tas ir arī saderīgs ar Sutter MPC-78 lielo kustīgā galtniņa platformu un motorizēto fokusēšanas piedziņu paraugu navigācijai.

Pielietojumi

• Divfotonu attēlveidošana esošajā BX51WI iekārtā — laboratorijas, kas jau veic elektrofizioloģiju uz šķēlumiem ar BX51WI, var pievienot daudzfotonu attēlveidošanu, neiegādājoties otru mikroskopa rāmi. Patchošana un divfotonu attēlveidošana var tikt veikta vienlaicīgi vai secīgi uz tā paša preparāta.
• Kalcija un sprieguma attēlveidošana uz šķēlumiem — sub-galda detektora apakšsistēma maksimizē signāla ievākšanu no smadzeņu šķēlumu izkliedētājiem audiem, padarot DF-SCOPE īpaši efektīvu populācijas kalcija attēlveidošanai ar ģenētiski kodētiem indikatoriem (GCaMP, RCaMP) un sprieguma indikatoru attēlveidošanai, kur SNR ir kritisks.
• Fotostimulācija kombinācijā ar patch-clamp — breadboard formāta skenēšanas ceļš nodrošina pozīcijas papildu lāzera līnijām un Pockels elementiem, tāpēc mērķtiecīga vienfotonu vai daudzfotonu fotostimulācija var tikt pievienota, netraucējot pārējai iekārtai.
