Rezonansais skenēšanas modulis — ātrais rezonanse-galvano skeneris daudzfotonu mikroskopijai

Rezonansais skenēšanas modulis (RESSCAN)

Sutter Instrument rezonansais skenēšanas modulis (RESSCAN) ir universāls rezonanse-galvano skenēšanas modulis divu un daudzfotonu mikroskopiem. Izmantojot rūpnieciskā standarta Cambridge Technologies CRS 8 kHz rezonansā skeneri ātrai X ass šķērsošanai un Cambridge 6215 5 mm galvano Y asij, RESSCAN nodrošina divvirzienu pilna kadra attēlveidošanu līdz 30 kadriem sekundē — pietiekami ātri, lai uzņemtu atsevišķos izmēģinājuma kalcija transientus, sprieguma signālus un ātras uzvedības korelācijas neironu populācijās in vivo.

Aparatūras dizains

Skenēšanas modulis ir kompakts (13 × 10 × 5 cm, 1 kg) un izstrādāts, lai būtu pēc iespējas klusāks — darbības laikā ģenerē niecīgu akustisko vibrāciju. Ārējais kontrolieris mājina rezonansā skenera piedziņas elektronikas, galvano pastiprinātāju un visu barošanas bloku atsevišķā korpusā (41 × 28 × 9 cm). Atšķirībā no patentētajām rezonansa sistēmām, kas liek lietotājiem pieturoties pie konkrētas programmatūras un datu iegūšanas aparatūras, RESSCAN atklāj standarta analogās un ciparu I/O līnijas, kas saderīgas ar jebkuru skenēšanas programmatūru, kas atbalsta rezonanse-galvano darbību, ieskaitot ScanImage, MScan un HelioScan.

Pieejamās versijas

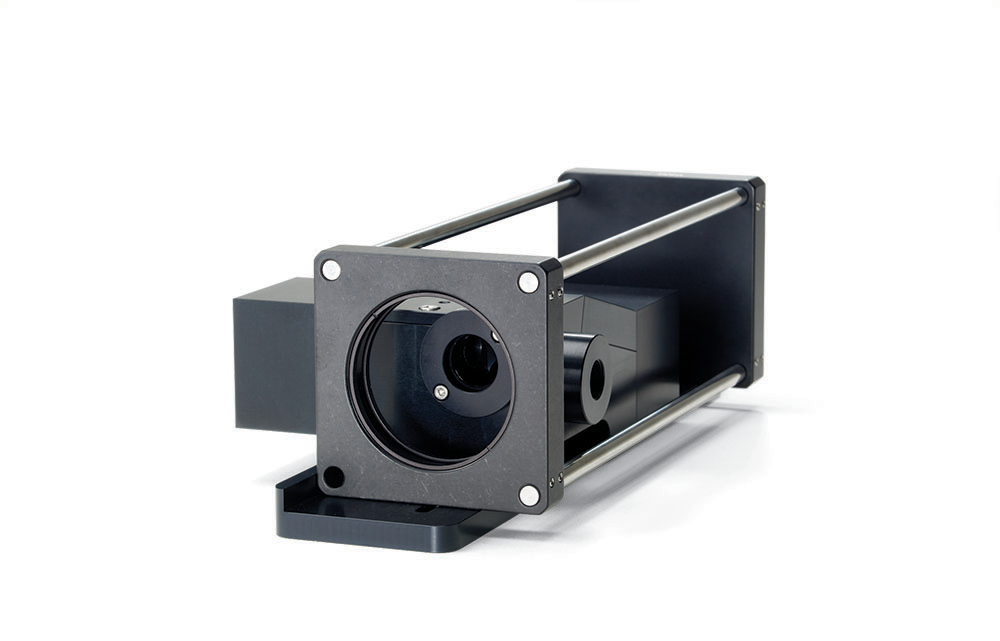

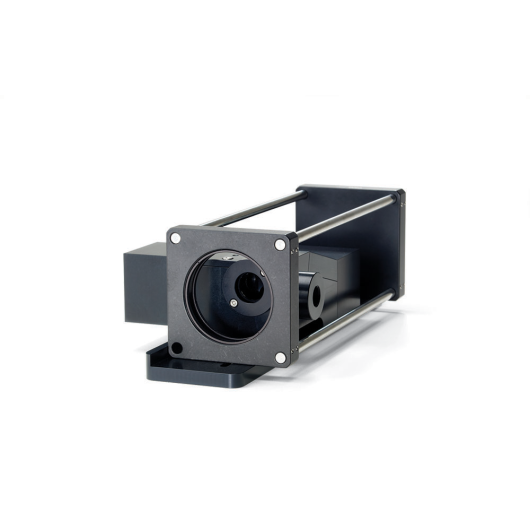

Pieejamas divas versijas. RESSCAN-MOM tieši iestiprinājas MOM® rāmja standarta skenera portā un var tikt iegādāts kā daļa no jauna MOM sistēma vai ieinstalēts esošajā ar minimālām aparatūras izmaiņām. RESSCAN-GEN ir vispārīgā versija ar kompaktu releja sistēmu (15 × 15 × 5 cm releja modulis), kas integrējas plašā klāstā taisno un apgriezto skenēšanas mikroskopa rāmju, ieskaitot Sutter DF-SCOPE un BOB.

Pielietojumi

• Ātrā in vivo kalcija attēlveidošana — pie 30 kadriem sekundē atsevišķus darbības potenciāla izraisītos kalcija transientus GCaMP ekspresējošos neironos var atrisināt kadrs pēc kadra. Rezonanse-galvano arhitektūra nodrošina pikseļu uzturēšanās laiku un SNR, kas nepieciešams retā marķēšanas eksperimentiem, kur būtiska ir šūnu izšķirtspēja pie ātruma.
• Sprieguma attēlveidošana — kamēr RESSCAN darbojas līdz 30 pilna kadra fps, ScanImage un MScan līnijas skenēšanas un samazināta ROI režīmi sasniedz submilisekundes laika izšķirtspēju, tuvojoties ātro ģenētiski kodēto sprieguma indikatoru (GEVI) prasībām.
• Esošo MOM vai tikai galvano skenēšanas iekārtu modernizēšana — RESSCAN-MOM var ieinstalēt jebkurā esošā MOM rāmī, kas pašlaik izmanto 3 mm vai 6 mm galvano skenerus, pievienojot ātru rezonansās skenēšanas attēlveidošanas spēju bez mikroskopa korpusa vai jebkādas fiksētās optikas nomaiņas.
