Vidējs optiskais gaisa galds — attēlveidošanas darba stacija

Code AT-58

AT-58 ir 152 × 244 cm optiskais gaisa galds divfotonu un multifotonu mikroskopijai, veidots uz TMC aktīvās gaisa suspensijas platformas ar magnētisku pārklāta tērauda maizes dēļa virsmu. Papildu galda virsmas dziļums salīdzinājumā ar AT-48 nodrošina vairāk vietas skenēšanas galvām, detektēšanas optikai un papildu lāzera aprīkojumam ap mikroskopu.

Uzziniet vairāk

Iegūt cenu Pastāsti kolēģim.

Google Scholar

Apskatīt citus produktus pēc pielietojuma

Mikroinjekcijas

funkcijos

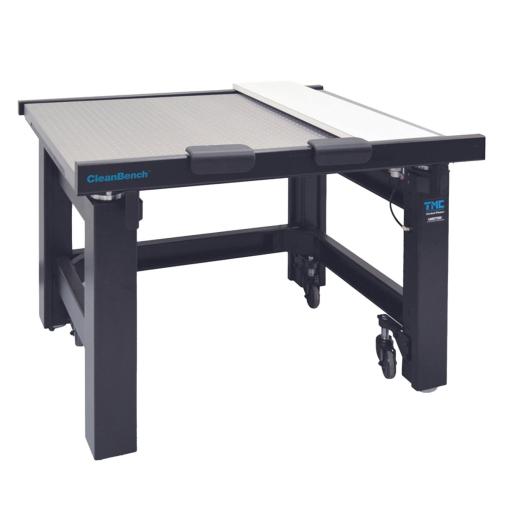

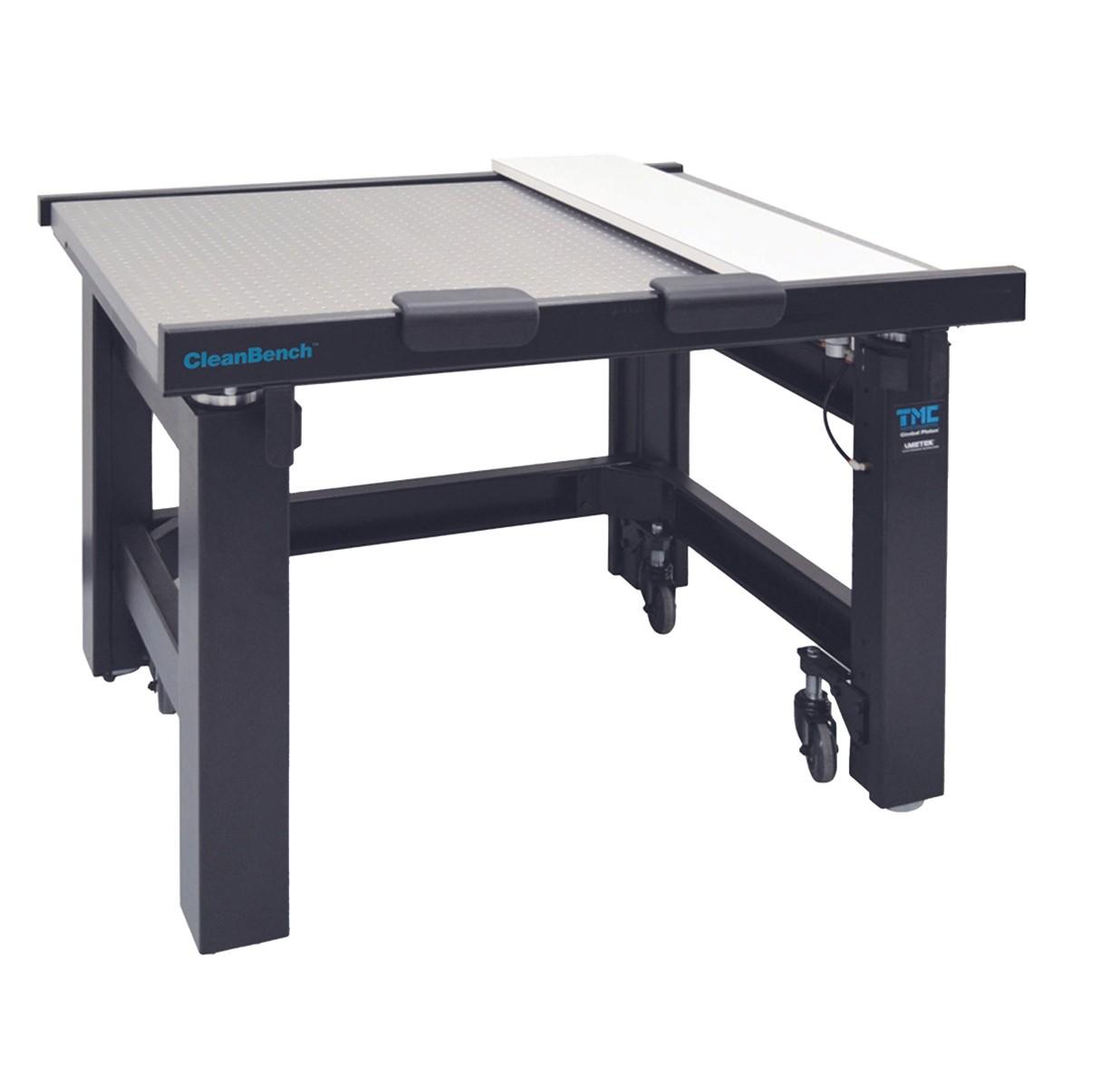

AT-58 optiskais gaisa galds

AT-58 optiskais gaisa galds paplašina TMC vibrācijas izolācijas galdu sērijas dziļumu līdz 152 cm, sniedzot divfotonu un multifotonu attēlveidošanas iekārtām papildu vietu ap mikroskopu kamerām, skenēšanas galvām un citam lielam aprīkojumam. Izplatīts caur Sutter Instrument, tas piedāvā par 25% lielāku darba virsmu nekā AT-48 — vēlamākais izvēle, kad mikroskopa korpusam, lāzera palaišanai un detektēšanas ceļam jāatrodas uz vienas antivibrācijas galda.

Magnētiskā maizes dēļa virsma

Pārklāta tērauda šūnveida serdes galda virsma nes magnētisku augšējo slāni ar M6 vītnes caurumiem ik 25 mm. Pēc pieprasījuma pieejams gluds augšējais slānis.

Aktīvā vibrācijas izolācija

Aktīvā gaisa suspensijas sistēma nepārtraukti nolīmeļo galdu un izolē to no vertikālām un horizontālām vibrācijām, optiskos iestatījumus uzturot stabilus garās attēlveidošanas sesijās neatkarīgi no ēkas satiksmes vai HVAC aktivitātes.

Stacionārs vai mobilais

AT-58 ir pieejams kā fiksēts autonoms galds vai aprīkots ar kāju balstiem un riteņiem vieglākai pārvietošanai laboratorijā.

Pielietojumi

Divfotonu un multifotonu mikroskopija — ja divfotonu iekārta ietver liela formāta skenēšanas galvu, Pockels elementu vai papildu staru formēšanas optiku, AT-58 platākais 152 cm dziļums novērš optisko komponentu pārkāršanu pāri galda virsmas malai. Tas ir arī ieteicamais izmērs trīsfotonu mikroskopijas ierīkojumiem, kur garākais staru ceļš prasa vairāk sānu telpas.
Fotomikroskopija un videomikroskopija — kameru rokas, optisko šķiedru apgaismotāji un filtru riteņi tiek piestiprināti tieši pie magnētiskā maizes dēļa, visus komponentus uzturot vienā vibrācijai izolētā plaknē. Tas vienkāršo ikdienas pārkonfigurēšanu, nekavējot nolīmeļotus optiskos ceļus.
Liela formāta optiskie ierīkojumi — telpisko gaismu modulatori, akustooptiskie deflektori un daudz-portu lāzeru kombinatori visi ietilpst paplašinātajā virsma, likvidējot vajadzību pēc sekundāriem optiskiem maizes dēļiem ārpus izolācijas zonas.

Specifikacija

Izmēri (P × D × A): 244 × 150 × 91 cm
Slodzes jauda: 590 kg
Galda virsmas biezums: 20 cm
Galda konstrukcija: Pārklāta tērauda šūnveida serdes
Galda virsmas caurumu paraugs: M6 ik 25 mm (pēc pieprasījuma pieejams gluds augšējais slānis)
Gaisa padeves avots: Kompresors (Sutter AT-COMP-xxx vai ekvivalents), ēkas gaiss vai gaisa cilindrs
Gaisa spiediens: > 2,1 bar, maks. 5,5 bar (atkarībā no slodzes)
Gaisa kvalitāte: Sauss, bezeļļas (uzstādīts sērijveida filtrs)
Gaisa savienotāji: 6 mm spiedslēdzenis (ātrā savienojuma uzgalis), (NPT vītnes adapteri iekļauti)

Komponentai

Standarta sistēmas stastāvdaļas

AT-58-ST Optiskais gaisa galds 152 × 244 cm, ¼-20 vītne
AT-58-M6 Optiskais gaisa galds 152 × 244 cm, M6 vītne
AT-58-ST-C Optiskais gaisa galds 152 × 244 cm, ¼-20 vītne, ar kāju balstiem un riteņiem
AT-58-M6-C Optiskais gaisa galds 152 × 244 cm, M6 vītne, ar kāju balstiem un riteņiem

Atsisiųsti

Air Tables & Faraday Cages – Sutter Sales Flyer

Lejuplādēt

Modeliai

Nosaukums
AT-58-ST AT-58 optiskais gaisa galds — ¼-20 vītne	Iegūt cenu
AT-58-M6 AT-58 optiskais gaisa galds — M6 vītne	Iegūt cenu
AT-58-ST-C AT-58 optiskais gaisa galds — ¼-20 vītne ar riteņiem	Iegūt cenu
AT-58-M6-C AT-58 optiskais gaisa galds — M6 vītne ar riteņiem	Iegūt cenu
