dPatch® Zema trokšņa ultraātrā digitālā patch clamp pastiprinātāja sistēma
Code DPATCH / DPATCH-2
dPatch® ir Sutter Instrument vadošā digitālā patch clamp pastiprinātāja sistēma ar īpaši zemu troksni, īpaši augstu joslas platumu un pilnībā integrētu vienas vai divu galviņu patch clamp ar iebūvētu datu iegūšanu. Komplektā iekļauta SutterPatch® programmatūra operētājsistēmām Windows un macOS.
Uzziniet vairāk
Apskatīt citus produktus pēc pielietojuma
funkcijos
dPatch® — Digitālā patch clamp nākamā paaudze
dPatch® digitālā patch clamp pastiprinātāja sistēma no Sutter Instrument ir pilnīgi pārdomāts elektrofiziologijas pastiprinātāja dizains. Izmantojot modernāko digitālo arhitektūru — tostarp programmējamos vārtu blokus (FPGA) un Arm Core procesorus — dPatch nodrošina nepieredzētu trokšņa veiktspēju un signāla joslas platumu gan viena kanāla, gan veselu šūnu patch clamp ierakstiem.
Galvenās funkcijas
- Pilnībā integrēts vienas vai divu galviņu patch clamp pastiprinātājs un datu iegūšanas sistēma — ātra un vienkārša uzstādīšana
- 5 MHz nepārtraukta paraugu ņemšanas frekvence uz galviņu; līdz 22-bitu izšķirtspēja
- Ultra augsts joslas platums ļauj raksturot ātrākos bioloģiskos signālus
- Optimizēts zema trokšņa viena kanāla un veselu šūnu ierakstiem bez šūnām, audu šķēlēs, adherentās vai disociētās šūnās
- Voltage clamp un FastFollower™ patiess ātrdarbīgs current clamp režīmi
- Trīs galviņas atgriezeniskās saites diapazoni optimāliem viena kanāla un veselu šūnu ierakstiem
- Pilna datora vadība — elektroda un veselas šūnas kapacitātes automātiska kompensācija
- Visaptveroša digitālā kompensācijas shēma augstākai precizitātei un signāla uzticamībai
- 8 pilnībā diferenciālas analogās ieejas, 4 analogās izejas, 16 digitālās izejas (TTL)
- Viens SuperSpeed USB 3.0 savienojums vada pastiprinātāju un datu iegūšanu
- Dynamic clamp (patentēts) ar atjaunināšanas ātrumu līdz 500 kHz — nav nepieciešams ārējs aparatūras
- Nav nepieciešama aktīva dzesēšana — salīdzināma vai labāka trokšņa veiktspēja nekā dzesētiem konkurentiem
- Atbalstīti vairāk nekā 650 metadatu atribūti pilnīgai eksperimenta dokumentācijai
- Plug-and-play galviņu maiņa; otrā galviņa var tikt pievienota jebkurā laikā
- Standarta dovetail stiprinājums — drop-in aizstājējs esošajiem mikromanipulatora statīviem
SutterPatch® programmatūra
dPatch sistēma ir komplektēta ar SutterPatch® — pilnfunkcionālu elektrofiziologijas datu iegūšanas, pārvaldības un analīzes programmatūru, kas veidota uz Igor Pro (WaveMetrics) platformas. Automātiski uztver un saglabā visus pastiprinātāja iestatījumus, stimula informāciju un eksperimenta parametrus, sinhronizētus ar neapstrādātiem datu ierakstiem.
- Reāllaika analīze: I-V līknes un laika gaita automātiski ģenerētas
- Sinaptisko notikumu noteikšana, akcijas potenciāla analīze, kameras modulis
- Viļņu formas redaktors sarežģītiem stimula modeļiem un veidnēm
- 2D un inovatīvs 3D ekrāna attēlojums
- Vairāk nekā 650 metadatu atribūti; šķīdumu redaktors; datu navigators
- Windows 10 vai jaunāka versija (64-bit) vai macOS 10.14 vai jaunāka versija
dPatch® sistēmas pielietojumi
- Dynamic clamp eksperimenti
- Viena kanāla ieraksti
- Dzirdes pētījumi un citi strauji mainīgu signālu ieraksti
- Audu šķēļu ieraksti
- Kultivētu šūnu eksperimenti
- Šūnu līniju pētījumi no adherentām vai disociētām šūnām
- Optogenetika
- Nanoporu un nanospraugu pētījumi
Specifikacija
- Paraugu ņemšanas frekvence: 5 MHz nepārtraukta (uz galviņu)
- Izšķirtspēja: līdz 22-bit
- Izejas filtra iestatījumi: 13 (100 Hz – 1 MHz)
- Analogās ieejas: 8 pilnībā diferenciālas (±10 V; 200 kHz nepārtraukta)
- Analogās izejas: 4 (±10 V; 250 kHz nepārtraukta)
- Digitālās izejas: 16 (TTL; 250 kHz nepārtraukta)
- Dynamic clamp atjaunināšanas ātrums: līdz 500 kHz
- USB: SuperSpeed USB 3.0 (1 kabelis pastiprinātājam + DAQ)
- Galviņas stiprinājums: standarta dovetail
- Izmēri (dPatch): 48,2 cm × 28 cm × 9 cm
- Izmēri (priekšpastiprinātājs): 19,5 cm × 9 cm × 3 cm
- Izmēri (galviņa): 9,5 cm × 2,9 cm × 1,7 cm
- Svars (dPatch): 6,8 kg
- Elektriskais: 110/240 V, 50/60 Hz
- Operētājsistēma: Windows 10 (64-bit) vai jaunāka; macOS 10.14 vai jaunāka
Komponentai
Standarta sistēmas stastāvdaļas
- DPATCH dPatch pastiprinātāja sistēma ar vienu galviņu un priekšpastiprinātāju, EH-P170 pipetes turētāju, šūnas modeli, skrūvju spailēm digitālajām izejām, rack montāžas furnitūru, SutterPatch® programmatūru ar Igor Pro® licenci

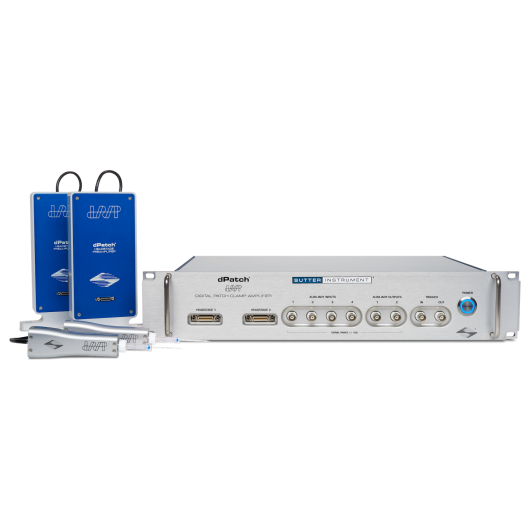

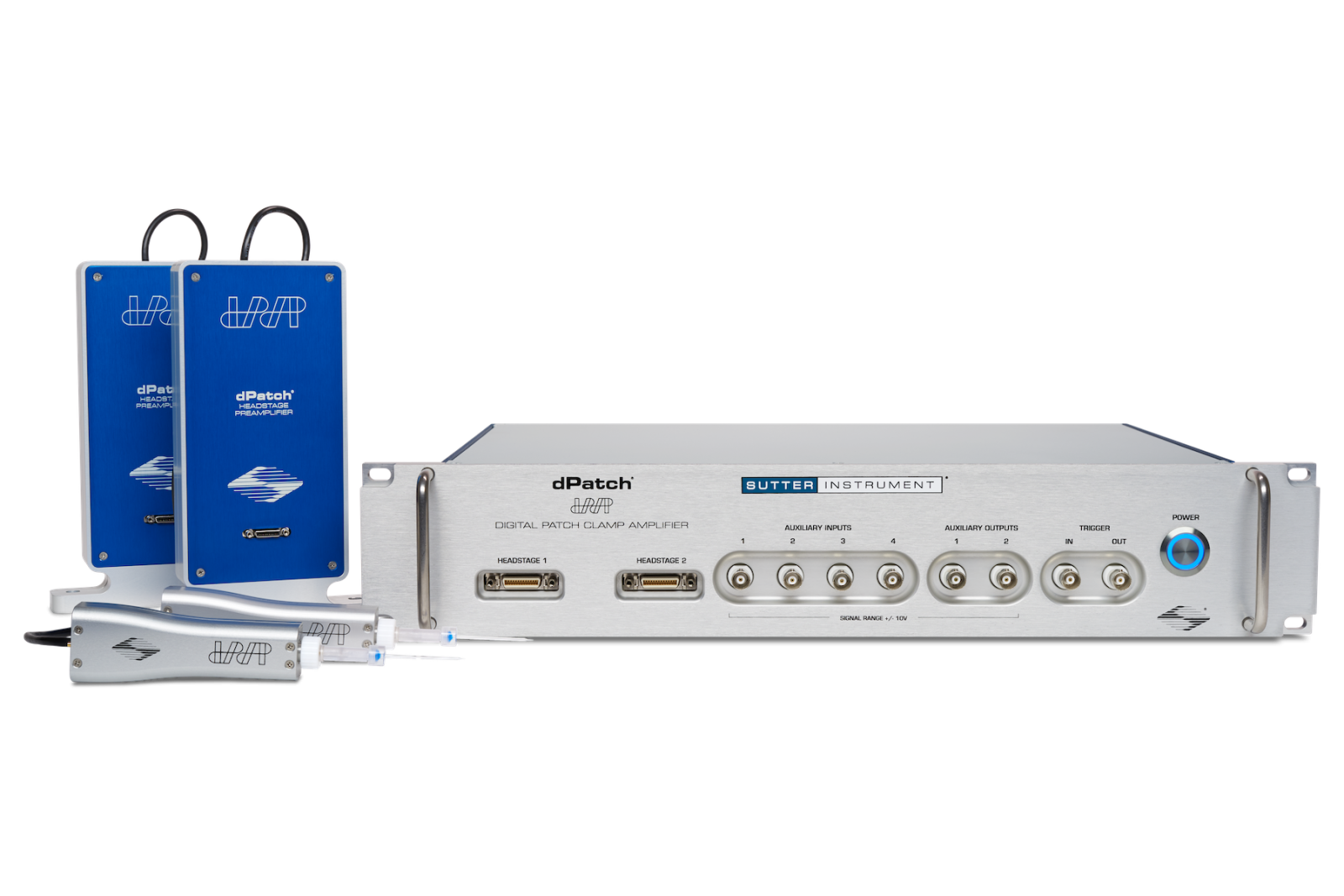

- DPATCH-2 dPatch pastiprinātāja sistēma ar divām galviņām un priekšpastiprinātājiem, diviem EH-P170 pipetes turētājiem, diviem šūnas modeļiem, skrūvju spailēm digitālajām izejām, rack montāžas furnitūru, SutterPatch® programmatūru ar Igor Pro® licenci
Leidiniai
- Dolzer J (2021): Patch Clamp Technology in the Twenty-First Century. In: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Methods in Molecular Biology, vol 2188. Humana, New York, NY. doi:10.1007/978-1-0716-0818-0_2
- Eksperimenti, kuros izmantoti Sutter Instrument pastiprinātāju sistēmas un SutterPatch® programmatūra. Publikāciju saraksts PDF formātā
Modeliai
| Nosaukums | |
|---|---|
| DPATCH dPatch® Zema trokšņa ultraātrā digitālā patch clamp pastiprinātāja sistēma (viena galviņa) | |
| DPATCH-2 dPatch-2® Zema trokšņa ultraātrā digitālā patch clamp pastiprinātāja sistēma (divas galviņas) |
